洁净室三级过滤系统初效、中效、高效过滤器计算步骤

洁净室三级过滤系统初效、中效、高效过滤器计算步骤
初效空气过滤器、中效过滤器、高效过滤器洁效室计算主要是指在已知洁净度级别或充许菌浓等条件下计算的风量其步骤。

洁净室通常采用粗效(或再加中效和高效中效以上过滤器)、中效过滤器和高效过滤器(或称初级、中级和未级)三级过滤。系统中的中效过滤器安装在风机的正压段,亚高效过滤器或高效过滤器安装在送风未端,回风口安装中效或粗效过滤器。

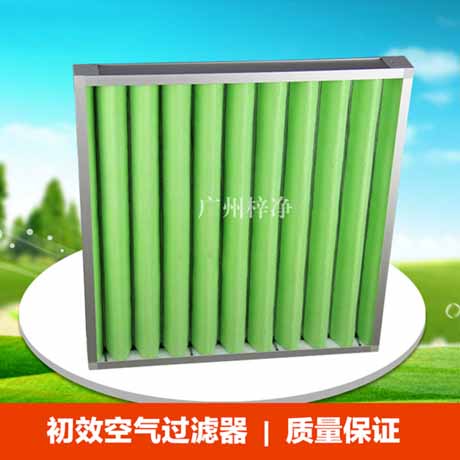

20171020



一、洁净室(Clean Room),亦称为无尘室或清净室。它是污染控制的基础,没有洁净室,污染敏感零件不可能批量生产。在FED-STD-2里面,洁净室被定义为具备空气过滤、分配、优化、构造材料和装置的房间,其中特定的规则的操作程序以控制空气悬浮微粒浓度,从而达到适当的微粒洁净度级别。



二、洁净室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

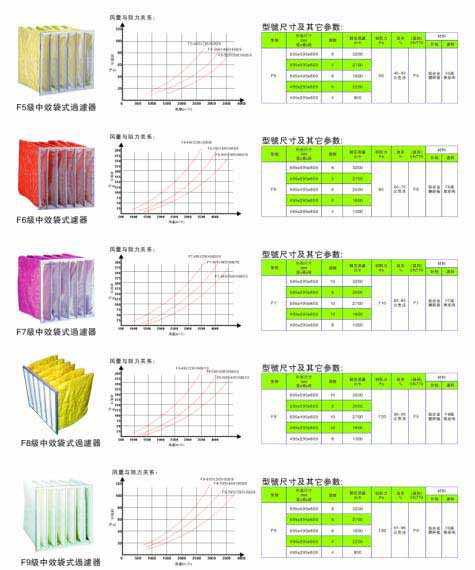

20171021



三、百级新风过滤到与回风相同洁净度所需过滤效率:99.998% ,千级新风过滤到与回风相同洁净度所需过滤效率:99.995% 。所以在构建洁净室时,特别是百级、千级等洁净室一般会安装三层过滤系统,其三层为:初效空气过滤器、中效过滤器、高效过滤器。



那为什么要安装三级过滤系统呢?

1、新风初中高效三级过滤对比初中效过滤:为您省洁净室高效过滤器更换成本75% 以上,洁净室级别越高越明显;



2、采用亚高效/高效过滤器来取代无纺布初中效过滤器来处理新风 ,能将新风直接处理到同洁净室回风相同或相近的含尘浓度, 在传统的初、中、高三级过滤的净化系统中,可以捕获从新风中来的 96%以上的粒子,大大减轻高效过滤器的负荷,并可延长高效过滤器使用寿命 4 倍以上,也就是说停产更换高效过滤器所产生的经济费用可降到原来的四分之一,其经济效益十分显著;



3、否则,新回混合时含尘浓度的差异直接缩短了中效过滤器清洗或更换的周期,缩短了亚高效过滤器或高效过滤器更换的周期,缩短了超高效过滤器的使用周期,同时也降了净化空调系统的可靠性,特别是设置于洁净于洁净室内的高效和超高效过滤器,若更换周期缩短,就意味着过早地直接支付设备材料费和人工费。高效过滤器可广泛用于光学电子、光学、LED液晶制造,DC、仪表、线路板、生物医药、精密仪器、饮料食品,PCB印刷等行业无尘净化车间的空调末端送风处。

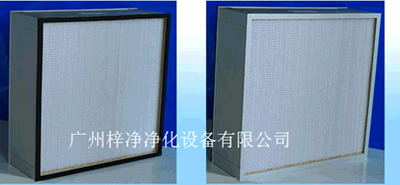

备注:一般新风三级过滤系统设计方案采用无隔板高效过滤器:

1、无隔板高效过滤器适合于要求严格的单向流100级和级别高的1000级非单向流洁净室项目。

2、有隔板过滤器适合于低级别的非单向流项目。

3、从净化尘粒的角度来看,即使滤纸效率相同,无隔板灌胶密封性更好–无隔板的实际过滤效率要比有隔板高。



要注意的差别是,成本和维护保养。有隔板过滤器中,铝隔板过滤器主要用于高温或高湿环境,纸隔板过滤器用在普通洁净环境。至于密封形式、尺寸大小、规格的选择,就看使用以后的维护、更换的考虑了。



有隔板过滤面速比无隔板的要高,但无隔板的过滤效率要比有隔板高,当然、无隔板的价格就要贵一点;
4,现百级洁净室一般都采用无隔板高效过滤器,FFU风机过滤单元中配置的也是无隔板高效过滤器。
