层流送风天花的制作方法(配高效过滤器)

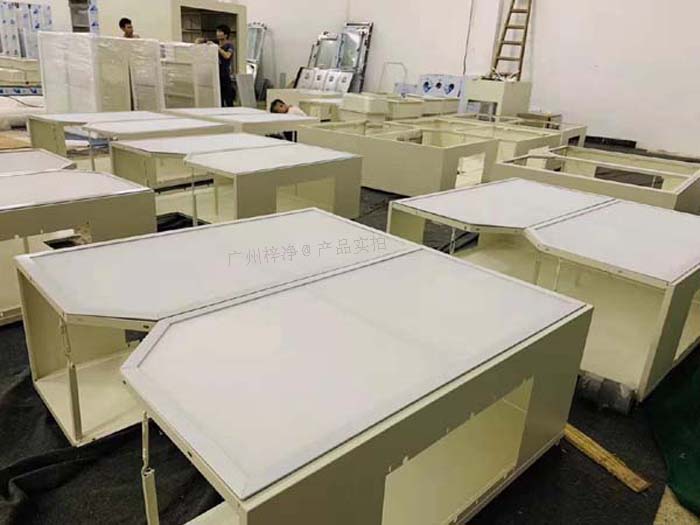

层流送风天花的制作方法(配高效过滤器)层流送风天花制作现场

层流送风天花是现代医院手术室必用的一种净化装置。层流送风天花分为三个级别:Ⅰ级、Ⅱ级、Ⅲ级。层流送风天花它的装置是根据国内外领先的阻漏层技术,依托手术室洁净送风天花装置,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度,可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目;比如用于手术室时,层流送风天花采用空气洁净技术对微生物污染采取程度不同的控制,达到控制空间环境中空气洁净度适于各类手术之要求,并提供适宜的温、湿度,创造一个洁净舒适的手术空间环境。

随着现代医学科学技术的飞速发展,外科技术对手术室的洁净条件的要求也越来越高。但如何有效管理,使层流手术室的空气菌落数符合卫生部颁发的空气环境卫生学标准,又符合洁净手术室等级标准,并使之减少到最低限度,是目前洁净手术室管理中值得探讨的一个新的课题。

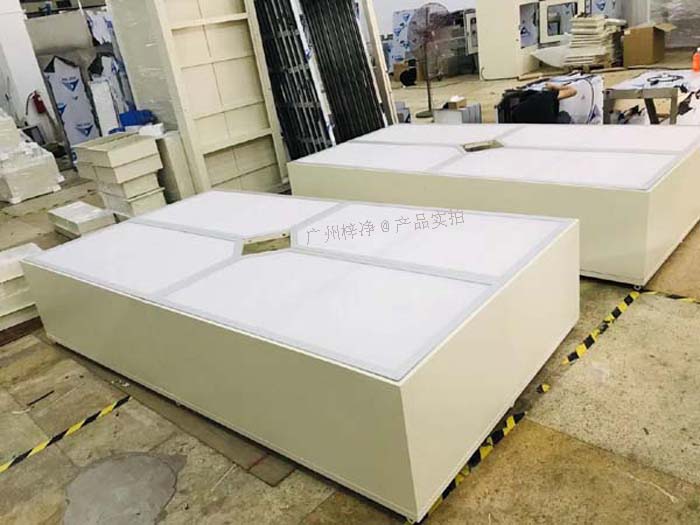

传统的层流送风天花,其箱体分为两大块,所以即使拆分后体积依然过大,不便于搬运,而且两大块之间的密封不够好,影响洁净效果;另外,传统的层流送风天花的箱体表面不平整,有死角不便于清洗,而且纱网框架的面积大导致出风面积减小,降低了出风量。层流送风天花制作车间

拼装式层流送风天花方便搬运。
一种拼装式层流送风天花,其箱体包括顶板、侧板、底架和过滤板,所述过滤板安装在所述底架上,所述顶板和所述过滤板分别与所述侧板的上端和下端连接,所述侧板包括左侧板、右侧板、前侧板和后侧板,所述前侧板和所述后侧板上分别设有通风孔,其特征在于:

所述过滤板包括过滤框架和安装于所述过滤框架上的滤网,所述过滤框架与所述侧板的下端连接,所述顶板与所述侧板的上端之间、所述过滤框架与所述侧板的下端之间、所述前侧板与所述左侧板之间、所述左侧板与所述后侧板之间、所述后侧板与所述右侧板之间、所述右侧板与所述前侧板之间均通过卡扣连接且在连接位置设有发泡密封胶条。

上述结构中,前侧板和后侧板上的通风孔形成风流通道,下方的过滤板的出风侧为出风口,被过滤净化的空气进入室内达到向室内输送净化空气的目的;整个箱体分为若干板状单元,根据需要进行拆卸和组装,卡扣连接便于实现快速拆装;发泡密封胶条用于实现各板之间的密封连接。

进一步,所述顶板包括左顶板、中顶板和右顶板,所述左顶板与所述中顶板之间、所述中顶板与所述右顶板之间均通过卡扣连接且在连接位置设有密封胶条。

为了是连接更加稳固,所述卡扣连接位置还通过螺丝紧固连接。

为了减小过滤板外露,所述过滤框架镶嵌连接于所述侧板的下端。

为了便于清洗,所述顶板、所述侧板和过滤板均为平板结构。

本实用新型的有益效果在于:

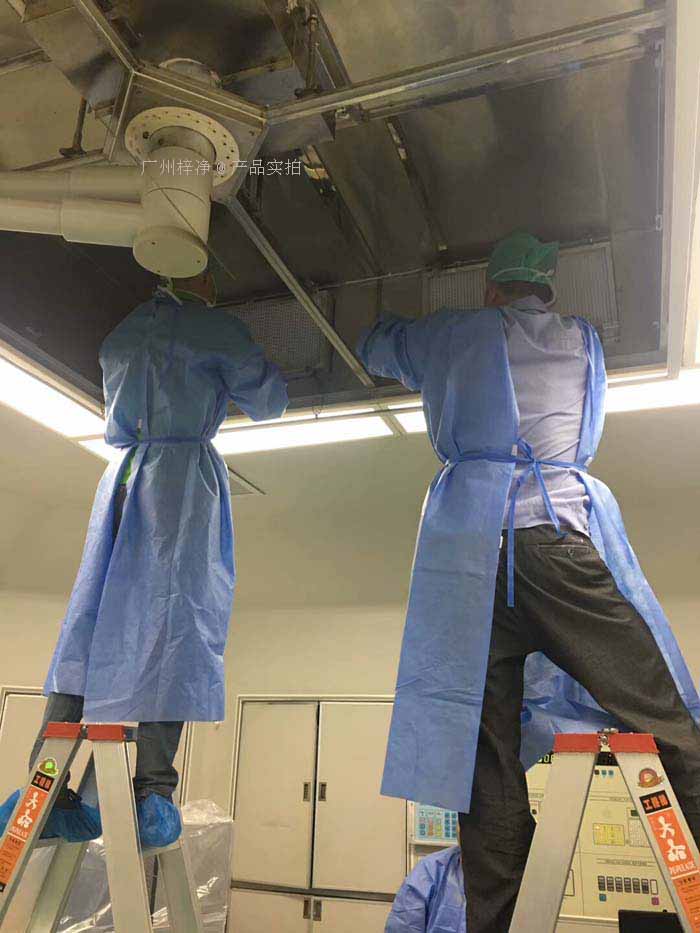

本实用新型通过将整个层流送风天花的箱体分解为多个板材,通过卡扣连接各板材,便于快速拆装和搬运,并通过发泡密封胶条将连接处密封,确保空气净化质量;过滤板采用过滤框架+滤网的结构,既稳固且出风面积也大,内嵌安装也很美观;整个箱体表面平整,没有死角,便于清洗。手术室层流送风天花安装现场
侧板的描述中,侧板即代表左侧板2、右侧板8、前侧板14和后侧板7,相应的连接结构就是左侧板2、右侧板8、前侧板14和后侧板7之中的每一个侧板与其它部件之间的连接结构,为了表述方便,所以有些内容采用了侧板与其它部件连接的表述方式;顶板的道理也是一样。

图1中还示出了用于连接顶板与底架12的连接支架4和设于连接支架4下端的无影灯连接架10,这些为常规结构。

如图1所示,应用时,前侧板14和后侧板7上的通风孔13形成风流通道,分别与其它风道相通连接,下方过滤板的出风侧为出风口,被过滤净化的空气进入室内达到向室内输送净化空气的目的。
上述实施例只是本实用新型的较佳实施例,并不是对本实用新型技术方案的限制,只要是不经过创造性劳动即可在上述实施例的基础上实现的技术方案,均应视为落入本实用新型专利的权利保护范围内。
Ⅰ级层流送风天花产品尺寸2950*2500*500,高效过滤器尺寸610*305*292配(8个)

Ⅱ级层流送风天花产品尺寸2600*1800*500,高效过滤器尺寸610*305*292配(4个)

Ⅲ级层送风天花产品尺寸2600*1400*500,高效过滤器尺寸610*305*292配(2个)

血液病房送风天花尺寸2950*2500*500高效过滤器尺寸610*305*292配(8-10个)

眼科病房送风天花尺寸1500*1500*500高效过滤器尺寸610*305*292(4个个)
