传递窗互锁控制器

传递窗配件互锁控制器又叫互锁电路板,互锁主板。

CDC-M02 V1.0传递窗互锁控制器主要用于电子互锁传递窗。
CDC-M02 V1.0传递窗互锁控制器介绍:

型号:CDC-M02 V1.0;

产品名称:互锁控制器、传递窗互锁控制器、互锁电路板、传递窗互锁电路板、互锁主板;

用途:主要应于用传递窗,保证双电子互锁。

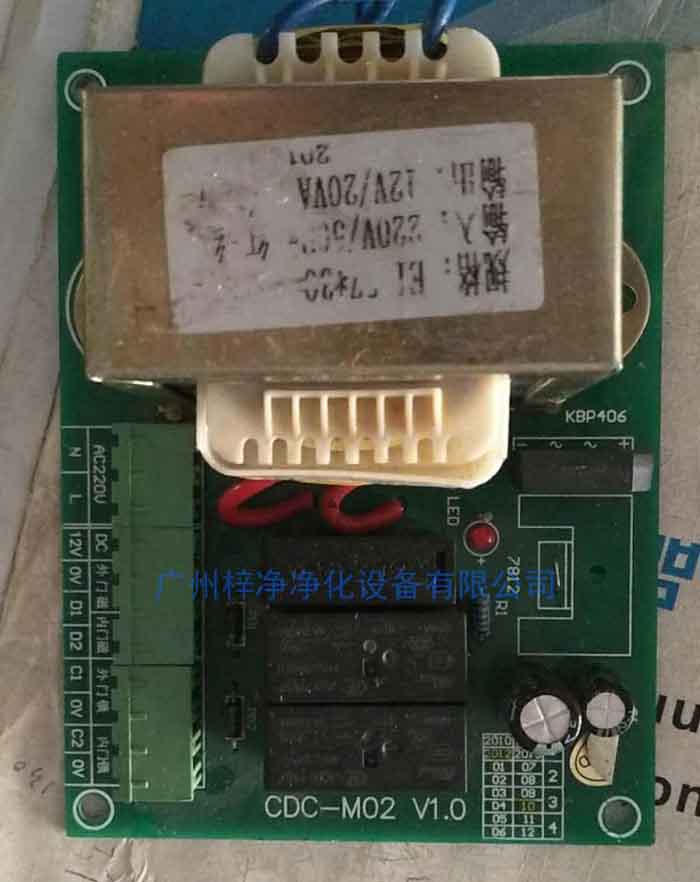

CDC-M02 V1.0传递窗互锁控制器

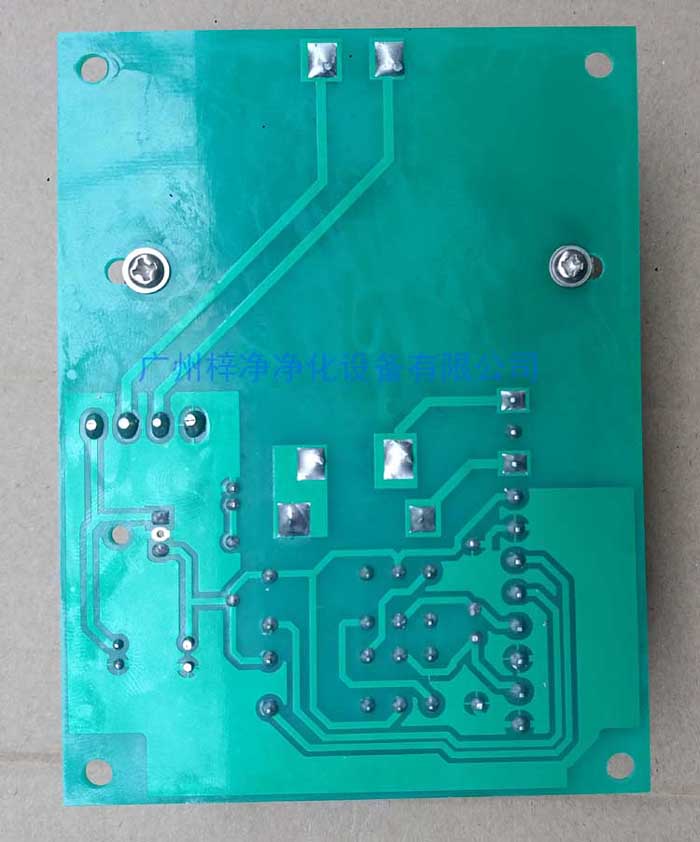

CDC-M02 V1.0传递窗互锁控制器背面

CDC-M02 V1.0传递窗互锁控制器背面

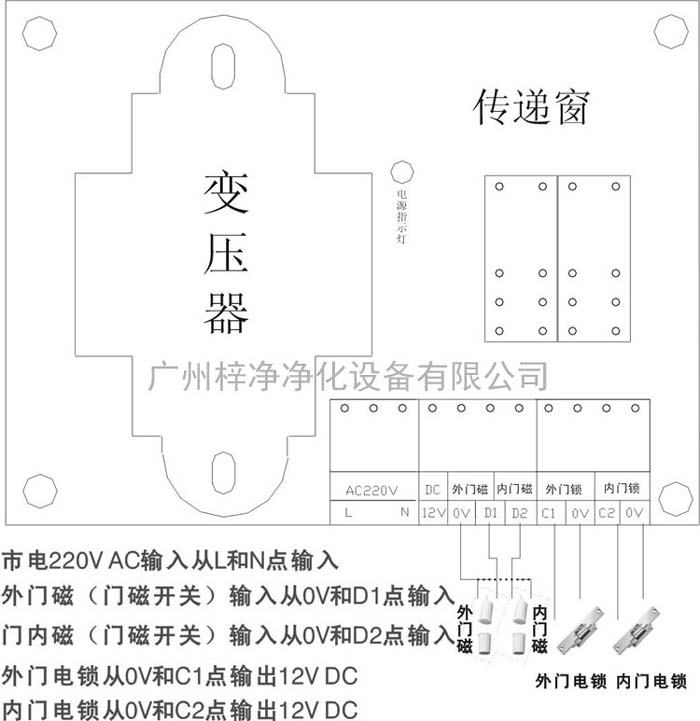

CDC-M02 V1.0传递窗互锁控制器接线图:

CDC-M02 V1.0传递窗互锁控制器接线图

1、强电输入接口

a.供电电源:220VAC(丝印为AC220V L N)

2、弱电输入接口

a.内门门磁开关:无源触点(丝印标记为内门磁 D2 0V)

外门门磁开关:无源触点(丝印标记为外门磁 D1 0V)
3、弱电输出接口

开关电源:12VDC(丝印标记为12V 12V 0V)
外门电锁:12VDC (丝印标记为 外门锁 C2 0V)

内门电锁:12VDC (丝印标记为 内门锁C1 0V)

CDC-M02 V1.0传递窗互锁控制器使用注意事项:
1、产品尺寸:122*92(MM),要求开孔尺寸:根据铝板上面螺丝孔位开孔。

2、产品使用的门磁开关要求:关门时触点闭合,开门时触点断开。

3、产品使用的电锁要求:12VDC供电,200MA以下电流。

应用案例:电子互锁传递窗风淋传递窗层流传递窗

说明:目前此CDC-M02 V1.0型号产品很少,可以由SJ-CDC-M02 V1.0代替,外观、使用功能都一样。

传递窗分为三大类:1、电子连锁传递窗;2、机械连锁传递窗;3、自净式传递窗
