中效过滤器的制作方法(2021版),中效过滤器是一种运用于工业净化、食品等行业的过滤器,具有空尘量大、风速低等优点,中效过滤器过滤是分离技术的一种,主要是依靠过滤材料截留悬浮在空气中的固体颗粒物,从而使固体颗粒物与空气分离的操作。中效过滤器由于迎风面大,因此容尘量大、风速低,目前被广泛用于中央空调通风系统中级过滤、制药、医院、电子、食品、等工业净化中;还可做为高效过滤的前端过滤,以减少高效过虑的负荷,延长其使用寿命。

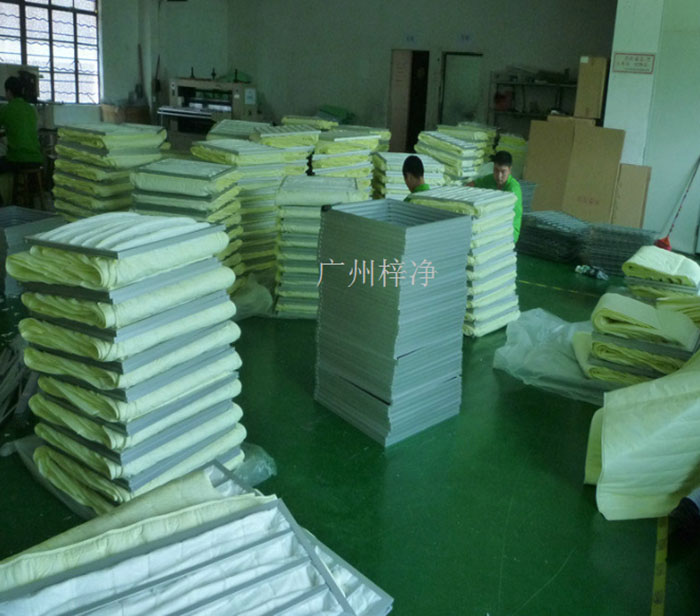

中效过滤器制作现场实拍图

中效过滤器运作过程中滤袋位置方面还存在一些缺陷。

中效过滤器难以监测其是否破损或堵塞,只能按照规定在使用一段时间后进行例行检查,然后视情况进行清洗或更换中效过滤袋,如果在使用过程中突然发生破损或堵塞,将难以在短时间内发现。

中效过滤器的过滤袋达到使用期需要更换,框架随之报废,不能重复使用,浪费严重。

制作中效过滤器技术实现要素:
针对现有技术存在的缺陷,提供一种中效过滤器,其结构合理、组合装配简便、滤袋框架可以重复使用,还可大大提高过滤器的使用寿命。

目的,包括过滤器上下开口的箱式外框架、设置于外框架内的滤袋、设置于外框架两端的出口端盖和进口端盖;所述外框架一端与出口端盖相连,所述外框架另一端与进口端盖相连。

中效滤袋包括滤袋框架、过滤袋及龙骨架;中效过滤袋的开口的一端连接到滤袋框架;所述龙骨架等间距地设置于滤袋框架的内侧;过滤袋为多个,多个过滤袋通过所述龙骨架分别连接于所述滤袋框架上。

中效过滤袋的进气口所对的外框架开口端通过一进气端安装架依次与一预过滤器及进气端盖可拆卸连接;预过滤器位于过滤袋与进气端盖之间。

中效过滤器滤袋出气口一侧的外框架端口可拆卸式连接有一出气端盖。进气端盖设置有进气口,出气端盖设置有出气口;该进气口外周设置有用于与外围装置连接的进气口法兰,该出气口外周设置有用于与外围装置连接的出气口法兰。还包括一用于检测进气口及出气口之间压差的空气压差计。

过滤器进气端安装架与滤袋可拆卸式连接;该进气端安装架与滤袋的连接处设置有起密封作用的密封垫片;进气端盖与滤袋的连接处设置有起密封作用的密封垫片,所述出气端盖与滤袋出气口一侧的外框架端口的连接处设置有起密封作用的密封垫片。

另一种优选方案,龙骨架为两片镀锌钢板,所述两片镀锌钢板夹设在所述滤袋的袋体的两侧,铆接在一起。
过滤袋包括两边袋及中袋,边袋的外侧通过铆钉铆接在所述滤袋框架的外侧,边袋的内侧可拆卸式连接在所述滤袋框架的内侧。

滤袋框架上设置有卡块,预过滤器通过该卡块与预过滤器卡接。出气端盖内还连接有一压板,该压板是与所述过滤袋的形状相配合的折叠型;过滤袋置于所述压板上,对过滤袋起到支撑作用。

中效过滤器空气压差计的进风端与进气口相连通,所述空气压差计的出风端与出气口相连通。

可有效监测中效过滤器是否破损或堵塞,方便空调管理人员日常监测,发现异常及时处理。

结构合理、组合装配简便、滤袋框架可以重复使用等优点。

预过滤器可以根据需要随时更换,同时,箱体式外框架、出口端盖、进口端盖实现全封保护,大大提高过滤器的使用寿命。增设压板,使过滤袋在使用过程中不易变形。

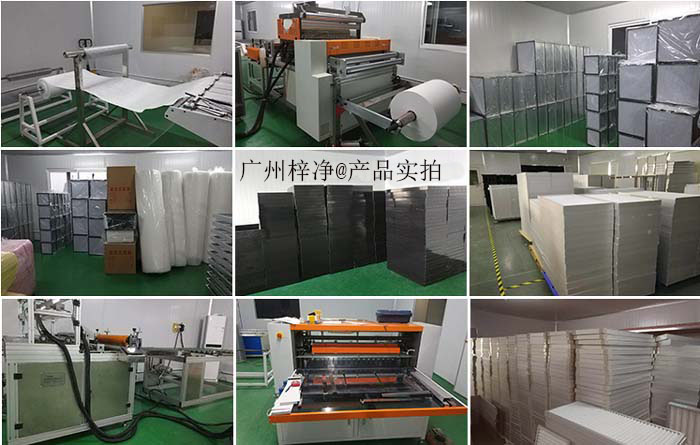

中效过滤器制作现场实拍图

附说明

下面结合做进一步说明。保护范围不仅局限于以下内容的表述。
1为出气口法兰、2为出气端盖、3为箱式外框架、4为进气端安装架、5为进气端盖、6为出气口法兰、7为压板、8为密封垫片、9为滤袋、10为卡块、11为预过滤器、12为中袋、13为边袋、14为滤袋框架、15为龙骨架。

包括上下开口的箱式外框架、设置于外框架内的滤袋、设置于外框架两端的出口端盖和进口端盖;所述外框架一端与出口端盖相连,所述外框架另一端与进口端盖相连。

滤袋包括滤袋框架、过滤袋及龙骨架;过滤袋的开口的一端连接到滤袋框架;龙骨架等间距地设置于滤袋框架的内侧;所述过滤袋为多个,多个过滤袋通过龙骨架分别连接于滤袋框架上;滤袋框架可以重复使用。

过滤袋的进气口所对的外框架开口端通过一进气端安装架依次与一预过滤器及进气端盖可拆卸连接;预过滤器位于过滤袋与进气端盖之间。进气端盖、外框架及出气端盖共同形成过滤器的外壳。

滤袋出气口一侧的外框架端口可拆卸式连接有一出气端盖。

进气端盖设置有进气口,出气端盖设置有出气口;该进气口外周设置有用于与外围装置连接的进气口法兰,该出气口外周设置有用于与外围装置连接的出气口法兰。

还包括一用于检测进气口及出气口之间压差的空气压差计。

优选地,进气端安装架与所述滤袋可拆卸式连接;该进气端安装架与滤袋的连接处设置有起密封作用的密封垫片;进气端盖与滤袋的连接处设置有起密封作用的密封垫片,出气端盖与滤袋出气口一侧的外框架端口的连接处设置有起密封作用的密封垫片。

优选地,龙骨架为两片镀锌钢板,两片镀锌钢板夹设在滤袋的袋体的两侧,铆接在一起。

优选地,过滤袋包括两边袋及中袋,边袋的外侧通过铆钉铆接在滤袋框架的外侧,边袋的内侧可拆卸式连接在滤袋框架的内侧。具有结构合理、组合装配简便、效率高并且装配后密封精度高、框架可以重复使用等优点。

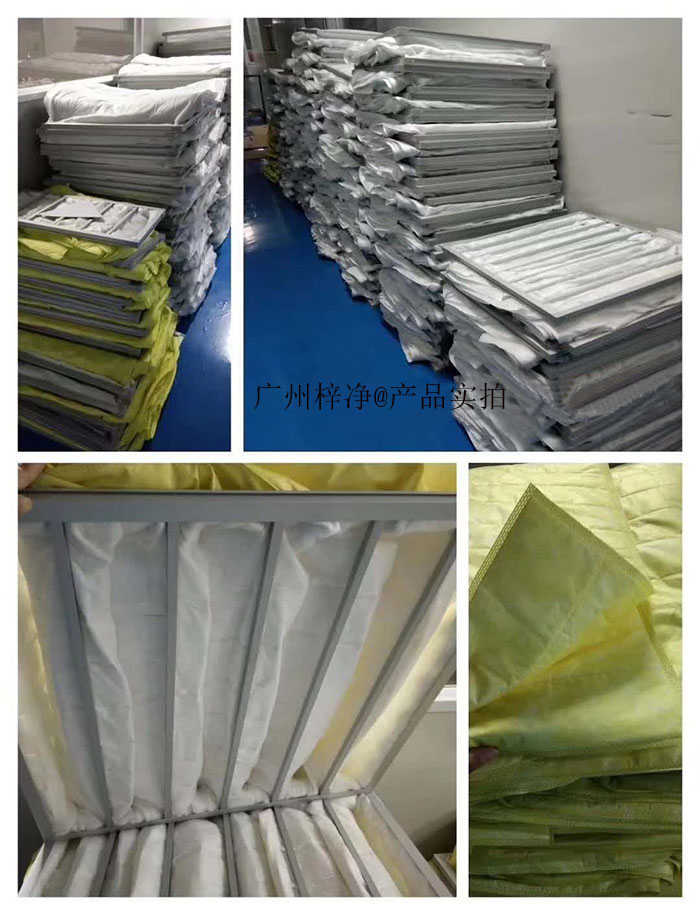

中效过滤器制作现场实拍图

优选地,滤袋框架上设置有卡块,预过滤器通过该卡块与预过滤器卡接。

优选地,出气端盖内还连接有一压板,该压板是与过滤袋的形状相配合的折叠型;过滤袋置于所述压板上,对过滤袋起到支撑作用。使用时,该过滤器的框架结构可以对滤袋实现全封保护,避免滤袋受外界环境影响而损坏,延长该过滤器的使用寿命。同时预过滤器可以起到对空气预先过滤的作用,并可根据需要可随时更换预过滤器,减少了过滤器的更换频率,降低了整体能耗和人工。

优选地,空气压差计的进风端与进气口相连通,空气压差计的出风端与出气口相连通。作为一种实施例,中效过滤器正常状态时,压差为50 ~ 70pa,当压差< 50pa时,表明中效过滤器已经破损,压差越小,破损越厉害,应立即进行更换中效过滤器;当压差大于70pa时,说明中效过滤器可能被灰尘堵塞,必须立即进行清洗,压差越大,堵塞严重,必须对其进行更换。

折叠形与滤袋的折叠形相配合,(压板为折叠型框架结构,)这样压板对滤袋进行定位。采用以上结构,将滤袋设置在折叠型框架结构内,进行定位,该折叠型框架在安装完毕后位于箱式框架中,使得整个中效过滤器密封性好、强度高,保证过滤器使用过程中不变形。
