称量间|负压称量间|称量棚|称量亭

当前位置:首页 >> 产品展示 >> 称量罩 >> 正文

称量间,负压称量间又称为称量棚及称量亭,负压称量罩,负压称量室,负压称量间规格尺寸可按现场大小制作,大型负压称量间采用垂直单向流的气流形式,回风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉,经过预处理后的空气,再经过初效过滤器、中效过滤器、高效过滤器进行二次过滤,以起到充分保护高效过滤器的作用。

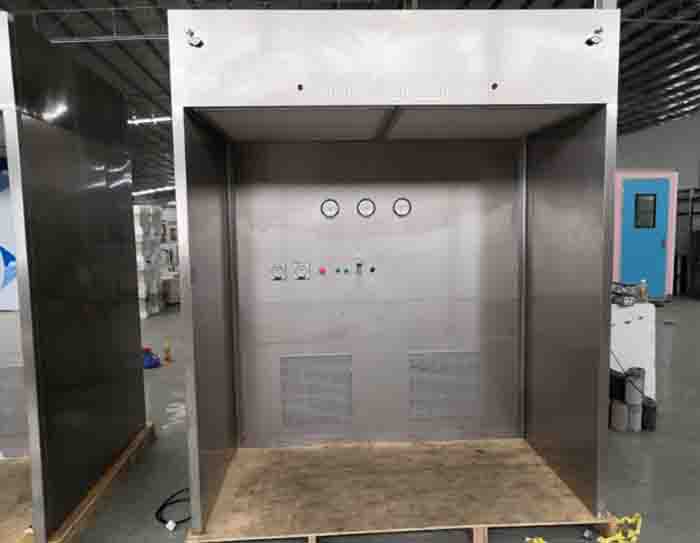

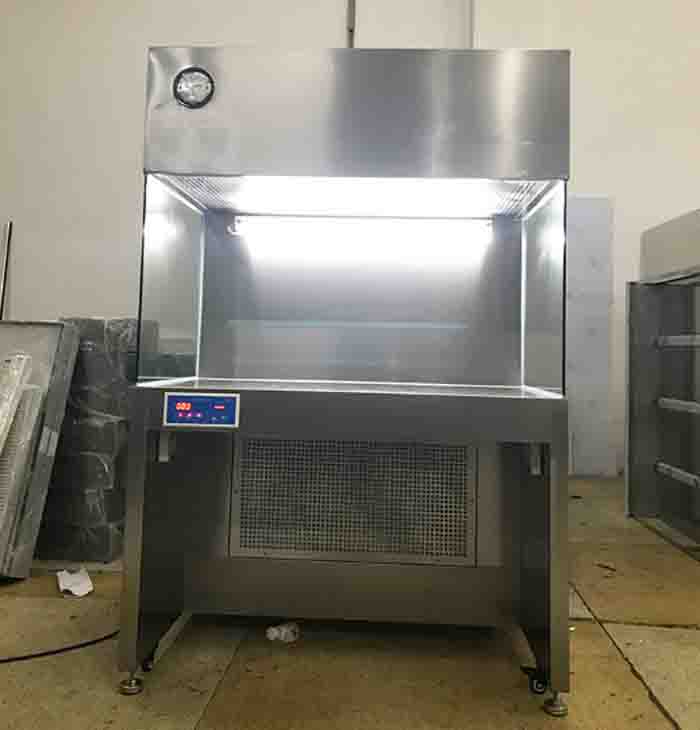

负压称量间图

负压称量间在离心风机提供的压力下,通过高效过滤器,使之达到洁净要求。
洁净气流被送至送风箱体内,90%通过均流送风网板,形成均匀的垂直送风气流,10%则通过风量调节板,排出设备。
所有气流均经过高效过滤器处理,所以送风,排风均不带残余粉尘,避免了二次污染。

负压称量间由于在工作区域形成稳定的单向流,在此区域中散发的粉尘,会在单向气流的影响下,随着气流而被初、高效过滤器所捕集。

负压称量间设备带有10%的排风,从而形成相对与外部环境的负压,从一定程度上保证了此区域内的粉尘不会扩散至室外,起到保护外部环境的作用。

负压称量间规格可按现场大小尺寸定制作

大型负压称量间|称量棚|称量亭产品优势:
1、进口品牌风机具有长寿命、低噪声、免维护、震动小;
2、双层负压结构,无泄漏风险;
3、优异的空气均匀分布性能;
4、风速自动恒定或有级调节;
5、液槽设计确保完美密封;
6、内外一致,整洁无死角;

大型负压称量间|称量棚|称量亭采用垂直单向流的气流形式,回风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉,经过预处理后的空气,再经过高效过滤器进行二次过滤,以起到充分保护高效过滤器的作用。在离心风机提供的压力下,通过高效过滤器,使之达到洁净要求。

负压称量间洁净气流被送至送风箱体内,90%通过均流送风网板,形成均匀的垂直送风气流,10%则通过风量调节板,排出设备。所有气流均经过高效过滤器处理,所以送风,排风均不带残余粉尘,避免了二次污染。

负压称量间由于在工作区域形成稳定的单向流,在此区域中散发的粉尘,会在单向气流的影响下,随着气流而被初、中效过滤器所捕集。设备带有10%的排风,从而形成相对与外部环境的负压,从一定程度上保证了此区域内的粉尘不会扩散至室外,起到保护外部环境的作用。

大型负压称量间|称量棚|称量亭产品优势:
1、进口品牌风机具有长寿命、低噪声、免维护、震动小;
2、双层负压结构,无泄漏风险;
3、优异的空气均匀分布性能;
4、风速自动恒定或有级调节;
5、液槽设计确保完美密封;
6、内外一致,整洁无死角;

负压称量间又称为称量棚及称量亭

负压称量间的制作方法:
负压称量间技术领域:
负压称量间生物制药行业洁净室工程技术领域,具体的说涉及一种负压称量间。
负压称量间根据医药行业GMP的要求,制剂的原辅料称量或干燥物料或产品的取样、称量、混合、包装等操作间以及生产片剂、原料药、口服制剂等的生产车间在称量、混合、过筛、整粒、压片、胶囊填充、粉剂灌装等工艺工序中都必须满足一定的洁净度要求,而这些区域最容易发生粉尘飞扬扩散,特别是通过净化空调系统发生混药或交叉污染。对于有强毒性、刺激性、过敏性的粉尘,问题更加严重。

因此粉尘控制和清除成为医药车间必须解决的问题。
发明内容为了克服以上缺陷,本实用新型提供了一种负压称量间,使工作区产生负压,防止交叉污染,保护操作员的安全,而且不因称量产生二次污染,保证了工作区的高洁净度环境。

负压称量间是为了解决其技术问题采用的技术方案是一种负压称量间,包括外箱体和设于该外箱体内的回风箱体、送风箱体以及工作区,称量间送风箱体设于外箱体内的上方区域内,且其外侧面与外箱体密封连接;

负压称量间回风箱体设于外箱体内位于送风箱体下方的区域的一侧处,称量间送风箱体、回风箱体和外箱体共同围成工作区;称量间在回风箱体内设有风机支架以及设于该风机支架上的送风机,且该送风机的出风口通向送风箱体内;在回风箱体靠近工作区的一侧面的下方设有初效过滤器,该回风箱体内位于风机支架的下方且正对该初效过滤器处设有高效过滤器;

负压称量间送风箱体对应于送风箱体和工作区的交界处设有高效过滤器,称量间送风箱体的邻近工作区的下侧面上设有出风口,该出风口上设有均流膜。负压称量间的进一步改进在回风箱体内设有控制柜,回风箱体位于工作区的一侧面上设有控制面板,该控制面板通过控制柜控制所述送风机、初效过滤器和高效过滤器的工作状态。
作为负压称量间的进一步改进,在送风箱体的上侧面且对应工作区位置处设有泪珠灯,该泪珠灯的开关插座面板设置于控制面板上。控制面板上还设有用于感应气流大小的压差表和应急按钮。

负压称量间进一步改进,在回风箱体和工作区邻近的外侧面上设有风速传感器。作为称量间的进一步改进,在回风箱体上还设有检修门,该检修门通过门框与回风箱体固连。

负压称量间的进一步改进,送风机通过减震器与风机支架连接,并通过软管连连接到送风箱体内对其进行送风。
负压称量间的进一步改进,回风箱体和回风箱体均为不锈钢长方体结构,外箱体为不锈钢板金、双面不锈钢岩棉和纸蜂窝结构之一。

负压称量间的进一步改进,在送风箱体的高效过滤器的一侧面上设有排风口,另设有调节阀来调整该排风口排风量的大小,且排风量调节范围为总风量的10%-I5%O作为本实用新型的进一步改进,高效过滤器通过不锈钢框架与送风箱体内侧面相连接,且连接处采用硅胶密封;

负压称量间初效过滤器和高效过滤器框架与回风箱体连接;回风支架通过螺丝固定于外箱体上。效果是不仅保护了药品于环境,而且保护了操作者的安全,同时不因称量产生二次污染。

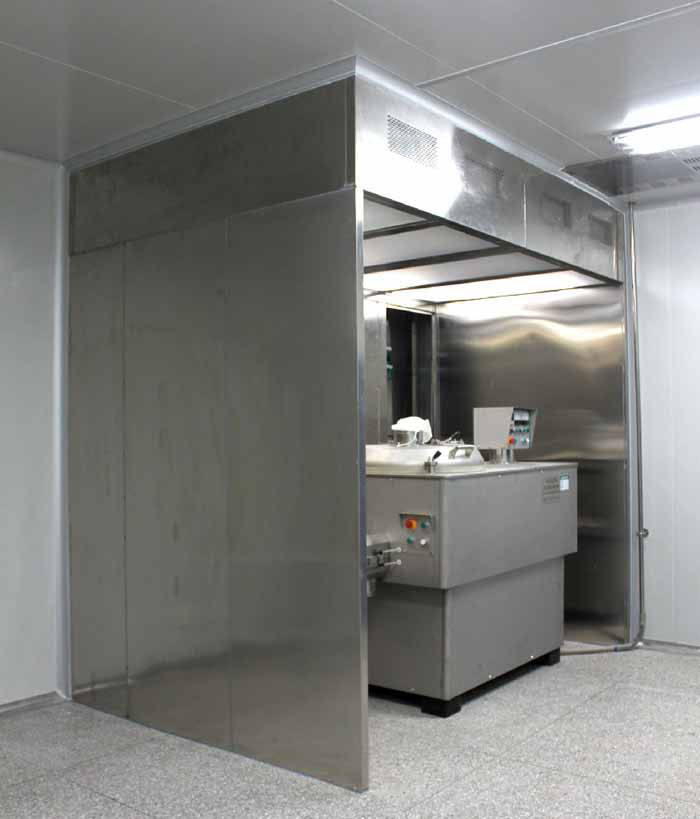

负压称量间|称量棚|称量亭安装现场实拍图

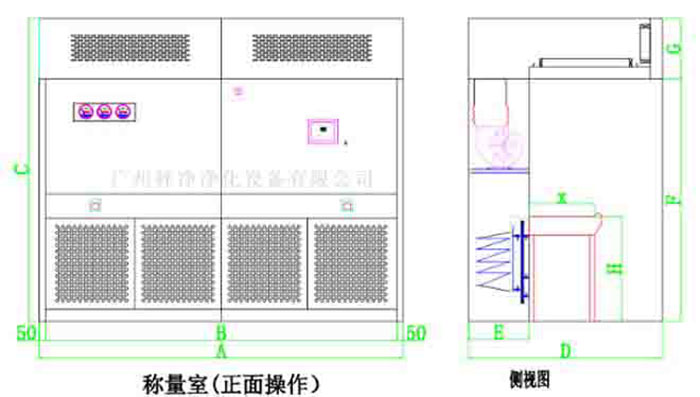

负压称量间结构示意;回风箱体和工作区临界面的截面结构示意图;

结合附图,作以下说明I-外箱体2-回风箱体3——送风箱体4——工作区5——风机支架6——送风机7—初效过滤器8—中效过滤器9—高效过滤器10—均流膜11——控制面板12——泪珠灯13-开关插座面板14-压差表15-应急按钮16-风速传感器17——检修门18——排风口。
具体实施方式

结合附图,对负压称量间作详细说明,称量间的保护范围不限于下实施例。
负压称量间,包括外箱体I和设于该外箱体内的回风箱体2、送风箱体3以及工作区4,送风箱体设于外箱体内的上方区域内,且其外侧面与外箱体密封连接;

称量间回风箱体设于外箱体内位于送风箱体下方的区域的一侧处,送风箱体、回风箱体和外箱体共同围成工作区;
负压称量间在回风箱体内设有风机支架5以及设于该风机支架上的送风机6,且该送风机的出风口通向送风箱体内;
在回风箱体靠近工作区的一侧面的下方设有初效过滤器7,该回风箱体内位于风机支架的下方且正对该初效过滤器处设有高效过滤器8;

称量间送风箱体对应于送风箱体和工作区的交界处设有高效过滤器9,送风箱体的邻近工作区的下侧面上设有出风口,该出风口上设有均流膜10。

这样,从送风机引出的风先进入送风箱体内并依次经其内的高效过滤器和引流膜引入到工作区,从而保证了回风的结清度和气流的均匀性;

经过工作区的风再被引入到回风箱体内,在回风箱体内依次经初效过滤器和高效过滤器再引入到送风机,使工作区散发的粉尘被初、高效过滤器所捕集再送到送风机,如此依次循环,从而形成稳定的负压单向流,并保证的工作区送风的洁净度,满足药厂GMP要求。

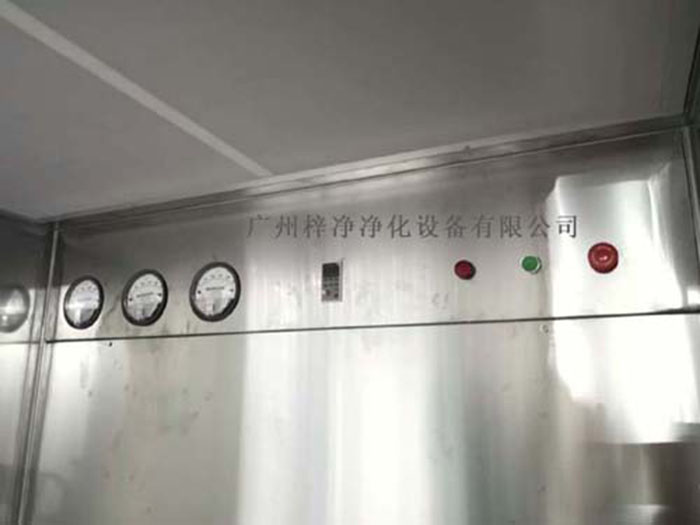

负压称量间内结构

负压称量间对于均流膜可定期更换或清洗后重复使用。
优选的、在回风箱体内设有控制柜,回风箱体位于工作区的一侧面上设有控制面板
该控制面板通过控制柜控制所述送风机、初效过滤器和高效过滤器的工作状态。
工作人员可在工作区内,可通过控制面板操作控制柜,从而来控制送风机、初效过滤器和高效过滤器等的工作状态。

称量间优选的,在送风箱体的上侧面且对应工作区位置处设有泪珠灯。
1、该泪珠灯的开关插座面板
2、设置于控制面板上。

称量间优选的,在控制面板上还设有用于感应气流大小的压差表和应急按钮。

称量间优选的,在回风箱体和工作区邻近的外侧面上设有风速传感器。

称量间优选的,在回风箱体上还设有检修门,该检修门通过门框与所述回风箱体固连。

称量间优选的,送风机通过减震器与风机支架连接,并通过软管连连接到送风箱体内对其进行送风。

称量间优选的,回风箱体和回风箱体均为不锈钢长方体结构,外箱体为不锈钢板金、双面不锈钢岩棉和纸蜂窝结构之一。
称量间优选的,在送风箱体的高效过滤器的一侧面上设有排风口,另设有调节阀来调整该排风口排风量的大小,且排风量调节范围为总风量的10%-15%。

称量间的优选,高效过滤器通过不锈钢框架与送风箱体内侧面相连接,且连接处采用硅胶密封;初效过滤器和高效过滤器分别通过不锈钢框架与回风箱体连接;回风支架通过螺丝固定于外箱体上。

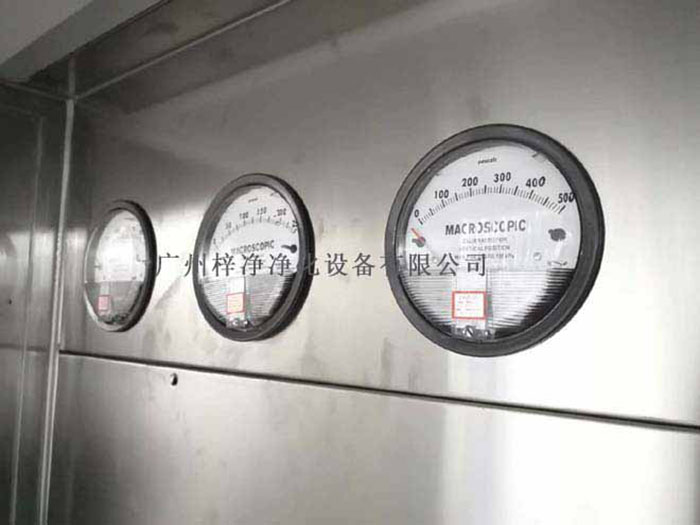

负压称量间压差表

负压称量间权利要求:
1、负压称量间,其特征在于包括外箱体
(I)和设于该外箱体内的回风箱体

(2)送风箱体

(3)以及工作区

(4)送风箱体设于外箱体内的上方区域内,且其外侧面与外箱体密封连接;回风箱体设于外箱体内位于送风箱体下方的区域的一侧处,送风箱体、回风箱体和外箱体共同围成工作区;在回风箱体内设有风机支架。

(5)以及设于该风机支架上的送风机

(6)且该送风机的出风口通向送风箱体内;在回风箱体靠近所述工作区的一侧面的下方设有初效过滤器。

(7)该回风箱体内位于风机支架的下方且正对该初效过滤器处设有高效过滤器

(8)送风箱体对应于送风箱体和工作区的交界处设有高效过滤器

(9)送风箱体的邻近工作区的下侧面上设有出风口,该出风口上设有均流膜。

(10)2根据权利要求I的负压称量间,其特征在于在回风箱体内设有控制柜,回风箱体位于工作区的一侧面上设有控制面板。

(11)该控制面板通过控制柜控制、送风机、初效过滤器、中效过滤器、高效过滤器的工作状态。3根据权利要求2的负压称量间,其特征在于在送风箱体的上侧面且对应工作区位置处设有泪珠灯

(12)该泪珠灯的开关插座面板。
(13)设置于控制面板上。4.根据权利要求2的负压称量间,其特征在于在控制面板上还设有用于感应气流大小的压差表
(14)和应急按钮;
(15)5.根据权利要求I或2的负压称量间,其特征在于在回风箱体和工作区邻近的外侧面上设有风速传感器。

(16)6.根据权利要求I或2的负压称量间,其特征在于在回风箱体上还设有检修门.

(17)该检修门通过门框与回风箱体固连。7.根据权利要求I或2的负压称量间,其特征在于送风机通过减震器与所述风机支架连接,并通过软管连连接到送风箱体内对其进行送风。8.根据权利要求I或2的负压称量间,其特征在于回风箱体和回风箱体均为不锈钢长方体结构,外箱体为不锈钢板金、双面不锈钢岩棉和纸蜂窝结构之一。9.根据权利要求I或2所述的负压称量间,其特征在于在送风箱体的高效过滤器的一侧面上设有排风口。

(18)另设有调节阀来调整该排风口排风量的大小,且排风量调节范围为总风量的10%-15%。10.根据权利要求I或2的负压称量间,其特征在于高效过滤器通过不锈钢框架与送风箱体内侧面相连接,且连接处采用硅胶密封;初效过滤器和高效过滤器分别通过不锈钢框架与回风箱体连接;回风支架通过螺丝固定于外箱体上。

负压称量间,包括外箱体和设于其内的回风箱体、送风箱体以及工作区,送风箱体设于外箱体内的上方区域内;

称量间回风箱体设于外箱体内位于送风箱体下方的区域的一侧处,送风箱体、回风箱体和外箱体共同围成工作区;在回风箱体内设有风机支架以及设于风机支架上的送风机,且该送风机的出风口通向送风箱体内;

称量间在回风箱体内设有初效过滤器、中效过滤器、,高效过滤器对进入回风箱体内的风进行过滤;送风箱体对应于送风箱体和工作区的交界处设有高效过滤器,送风箱体的邻近工作区的下侧面上设有出风口,该出风口上设有均流膜。该负压称量间使工作区产生负压,防止交叉污染,保护操作员的安全,而且不因称量产生二次污染,保证了工作区的高洁净度环境。
注:负压称量间可根据客户要求制作非标产品
可选配件: 1、风速传感器;2、压差传感器;3、变频器;4、触摸屏;5、PLC控制;6、高分子均流膜。
