一种蜂窝活性炭过滤器制作方法及技术实现要素

蜂窝活性炭过滤器
一种蜂窝活性炭过滤器是随着时代的进步和发展,蜂窝活性炭过滤器是随着时代的进步和发展,蜂窝活性炭过滤器也叫颗粒活性炭过滤器是人们对生活的环境要求也越来越高的过滤产品,而空气污染这种很常见的问题日益引起大家的重视。人们对生活的环境要求也越来越高,而空气污染这种很常见的问题日益引起大家的重视。
目前,市场上出现了各种各样的空气过滤器,大部分结构是在外框内安装滤纸或其他过滤材料,虽然结构简单,但其过滤效果明显不佳,此类板型过滤器对于细微的灰尘、细菌病菌、油烟异味、甲苯甲醛等有害气体去除效率比较低,特别是当周边存在车辆废气、餐馆油烟、病毒病菌和沙尘等有害气体、物质时,要安全的呼吸室外新鲜空气就相当困难;因此,如何解决过滤器能高效吸附有害气体,成为亟待解决的问题。

蜂窝活性炭过滤器技术实现要素:
本实用新型的目的在于针对上述现有技术的不足,提供一种结构简单、蜂窝活性炭过滤器过滤效率高、能够吸附微粒灰尘、消杀细菌和吸附异味等特点的蜂窝活性炭过滤器。

为了解决上述技术问题,本实用新型是通过以下技术方案实现的:蜂窝活性炭过滤器,包括包边结构和蜂窝活性炭过滤器本体,所述包边结构包覆过滤器本体在其内部,其中:所述过滤器本体四周围设有固定板,所述过滤器本体包括封面材料和蜂窝组件,所述封面材料设置在蜂窝组件面部,所述蜂窝组件为若干六边形通孔组成的网状结构,所述通孔的内壁面均粘接有活性炭。

进一步的,所述蜂窝活性炭过滤器本体为方形结构。

进一步的,所述蜂窝活性炭过滤器封面材料为片状密封材料,对称设置在蜂窝组件的表面和底面。

进一步的,所述蜂窝活性炭过滤器封面材料为尼龙网或无纺布。

进一步的,所述蜂窝活性炭包边结构包覆过滤器本体的四周。

进一步的,所述蜂窝活性炭过滤器包边结构选用纸质材料或塑料材料或铝合金或钢板。

本实用新型为板式空气过滤器,其结构简单,主要是将过滤器本体设置为蜂窝型,内部粘接活性炭,在不改变过滤器体积的情况下,增加吸附力,使整体过滤效果更佳;本实用新型的过滤器适应于空气中甲苯甲醛含量比较高的室内环境,能够保证进入室内的空气无尘、无菌、无味,具有耗能低、结构简单,净化率高等优点。推荐:活性炭高效过滤器

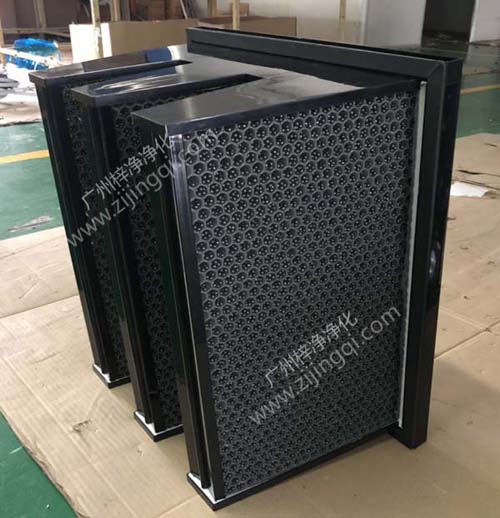

蜂窝活性炭过滤器产品结构细节图



蜂窝活性炭过滤器具体实施方式:
下面结合具体实施方式对实用新型作进一步详细的说明。
蜂窝活性炭过滤器,包括包边结构1和过滤器本体2,所述包边结构1包覆过滤器本体2在其内部,其中:过滤器本体周围设有固定板3,固定板3主要对过滤器本体2起固定作用,过滤器本体2包括封面材料21和蜂窝组件22,封面材料21设置在蜂窝组件22面部,蜂窝组件22为若干六边形通孔23组成的网状结构,通孔23的内壁面均粘接有活性炭。

蜂窝活性炭过滤器本体为方形结构。

封面材料21为片状密封材料,对称设置在蜂窝组件22的表面和底面。

封面材料21为尼龙网或无纺布,也可以为其他材质的封面。

包边结构1包覆过滤器本体2的四周,包边结构1选用纸质材料或塑料材料或铝合金或钢板或其他材料。
本实用新型的过滤器,如图1所示,整体呈方形结构,其结构简单;在安装时,先将通孔23内壁粘接活性炭,再用封面材料21将过滤器本体2两面密封,再用固定板3将过滤器本体2四周固定,最后直接用两个包边结构1将固定好的过滤器组装起来形成本实用的过滤器结构。需注意的是,过滤器在装配时容易产生缝隙出现漏风的情况,为了保证各个组件之间衔接严密,缝隙大的位置需用热溶胶将其封严,保证其在使用时的净化率。

本实用新型的蜂窝活性炭过滤器,占用空间少,体积也小,但性能稳定,使用寿命长,能保证进入到室内的空气无尘、无菌、无味,同时具有耗能低、结构简单和安装方便等特点,本产品主要适用于家庭或室内办公场所等领域。

以上所述实施例仅表达了本实用新型的几种实施方式,其描述较为具体和详细,但并不能因此而理解为对本实用新型范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。因此,本实用新型专利的保护范围应以所附权利要求为准。
